树脂工艺件

材质双组份室温硫化硅橡胶

抗撕性26±2（kg/cm2）

抗拉性42±2（kgf/cm）

用途GRG，GRC，石膏线的复模

树脂工艺品模具硅胶具有耐烧耐膨胀等特点，主要用于树脂工艺品，工艺礼品，环氧树脂产品，PU产品的模具制作

树脂工艺品模具硅胶的用途：

树脂工艺品模具硅胶主要用于树脂工艺品，工艺礼品，环氧树脂产品，PU产品的模具制作

树脂工艺品模具硅胶的特点：

1、具有耐烧耐膨胀，翻模次数多

2、抗撕拉性好，抗氧化

3、流动性好，容易操作，不变形

4、软硬度适中，耐树脂固化过程中的高温

工艺品模具硅胶分为A、B两组，A组是硅胶，B组是固化剂，常温下，按照硅胶比固化剂100:2添加搅拌均匀，操作时间30分钟，固化时间2-3小时。

开模方法：

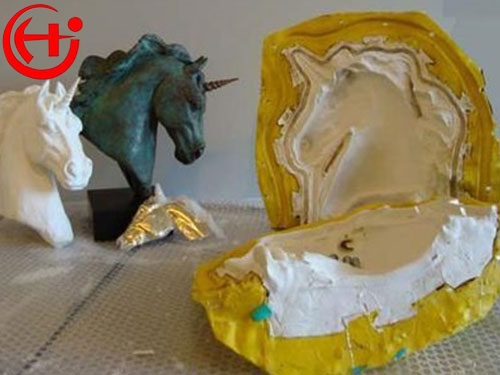

树脂工艺品（比如佛像，动物雕塑，公仔玩具）一般都会用到刷模的比较多，所以我们的做法就是分片模的开模方法：

1、涂刷前先把你要复制的产品或模型涂刷上一层脱模剂，或隔离剂，（肥皂水，凡士林）

2、然后把硅胶涂刷在产品上面（注：一定要涂刷均匀）等待20分钟后，

3、将表面粘贴一层纱布来增加强度，

4、然后再涂刷一层硅胶，再粘贴一层纱布，这样两次之后就可以了，

5、外模可以使用石膏或树脂等材料，只有这样做，开出来的硅胶模具使用寿命及翻模次数相对要提高很多，可以节省成本，提高效率。



树脂工艺品（比如小件的玩偶）一般会用到灌模的比较多，所以另外一种就是灌注模的开模方法：

1、将表面光滑的模种用胶水或者热熔胶将底部粘在光滑的板面上，用脱模剂将模种涂刷均匀，用吹风机吹干。

2、用挡板将模种围起来，距离2-4cm为宜，厚度不宜过宽

3、硅胶跟固化剂按照100:2或者100:3这样添加，搅拌均匀，放在真空机里面抽真空5-10分钟的时间，取出

4、将抽真空的硅胶沿着边上倒在模种上面，灌满即可。为了您的模具能达到最佳使用效果，请把模具存放至少24小时后使用



树脂工艺品软硬度的选择：

     刷模建议用软硬度是28度的硅胶，软硬度越高，粘稠度越大，不易流动，对于刷模是有利于操作的。

     灌模建议用软硬度是25度的硅胶，软硬度低，流动性好，有利于排泡，对于灌模需要气泡少，流动性好的硅胶



树脂工艺品做模具的过程中需要注意的问题



（1）模种问题

    脱模剂不宜涂刷过厚，否则模种表面粗糙，就会影响模具的表面，模种涂刷脱模剂吹干的时候，可以用眼睛观察，看是否凹凸不平。

（2）模具问题

     做好的模具，灌树脂液进去，树脂固化过程中会出现放热的现象，从而模具会出现膨胀，烧模现象，所以需要现在好的液体硅胶试很有必要的，耐烧型的硅胶可以很好解决这个问题

（3）固化剂配比问题

     硅胶与固化剂的配比，按照正常比例是100:2添加，要是常温下（25度），添加2%的固化剂，固化时间是2-3小时，需要加快固化时间，固化剂快干，可以按照3%-4%添加，固化时间是1-1.5小时，但是不宜过多，否则影响硅胶的抗撕拉性能，需要加长固化时间，添加固化剂1.5%，固化时间是3-5小时。

（4）操作过程中温度问题

     我们公司的硅胶的检测报告就是常温下25°，如需加快固化时间，需要将搅拌均匀的硅胶，抽真空后，倒在围好的模种上面，放进烤箱，调个50-60度的温度，20-30分钟即可成型,防止硅胶加温过高，容易导致硅胶模具变型。
